正航儀器設備技術整理膨脹閥流量試驗方法
1.試驗方法
1.1測量儀表一般要求
1.2測量儀表和儀器應在有效使用期內，并附有標定合格證。
1.3測量溫度儀表準確度為±0.3℃。
1.4測量壓力儀表準確度等級應不低于 0.5 級，壓力表分度值應不大于規定準確度的2 倍。
1.5測量時間所用的儀表準確度為±0.2%。
1.6測量流量所用的儀表準確度為±2%。
1.7 測量膨脹閥開度儀表一般選用百分表。
2.容量測量要求
2.1膨脹閥流量試驗裝置中，其制冷劑中的含油量應不超過重量百分比的 5%，含油量用稱重法進行測定。
2.2在試驗裝置中，膨脹閥進、出口接管應保持一定直線水平距離。進口端直管段部分的長度大于管子內徑的20 倍，出口端直管段部分的長度大于管子內徑的10 倍。溫度壓力測點應設在離膨脹閥進、出口處距離為進、出口管子內徑的8 倍處。
3.膨脹閥空氣試驗

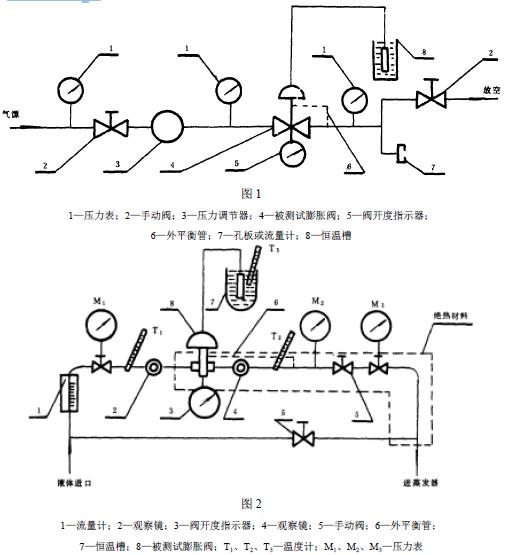

試驗裝置見圖1。
3.1膨脹閥制冷劑流量試驗
試驗裝置見圖2。
4.膨脹閥靜止過熱度調節范圍試驗
將膨脹閥安裝在如圖1 所示的裝置上，把溫包放置在7℃的恒溫槽內。調節進口壓力為5℃時制冷劑所對應的飽和壓力再加上通過閥的名義壓力降，調節膨脹閥彈簧，使出口壓力為名義工況規定值，此時膨脹閥開度應不超過0.05mm，最小靜止過熱度測試完畢。然后，測試最大靜止過熱度，把溫包放置在13℃的恒溫槽內，進口壓力不變，調節膨脹閥彈簧，使出口壓力為名義工況規定值，此時膨脹閥開度應不超過0.05mm。
