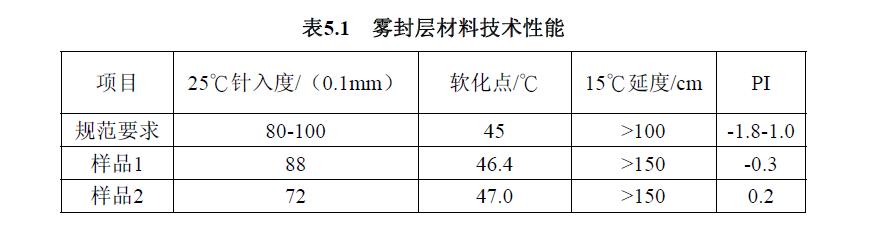

為了檢驗霧封層材料的性能，按規范要求進行各項性能測試。我公司（東莞正航儀器設備有限公司）針對這一課題，進行試驗研究，本材料為瀝青類產品，因此按瀝青技術規范測定其各項基本指標。試驗結果如下表5.1所示。
霧封層材料的指標均能滿足道路石油瀝青技術要求，說明其各項路用性能可以滿足使用要求。
一、熱氧老化試驗研究
瀝青材料的老化是指瀝青在貯存、施工及路面使用過程中由于長時間暴露在空氣中，在環境因素的作用下發生的揮發、氧化、聚合等物理化學作用，導致瀝青內部分子結構和化學組分發生變化，進而促使瀝青物理化學性質劣化的過程。瀝青老化問題一直是國內外道路工作者研究的重點，對于路面材料來說，其抗熱氧老化性能的優劣對其使用壽命有重要的影響。與普通瀝青結合料一樣，霧封層材料在使用過程中也會經過長期的老化過程，所以霧封層材料的抗老化性將直接影響路面使用性能。因此有必要對霧封層材料的抗熱氧老化性能進行研究。
二、熱氧老化試驗方法
為了檢驗霧封層材料的抗老化性能，本文按規范要求進行旋轉薄膜烘箱老化試驗對該產品進行抗老化測試。對霧封層材料，通過對比老化前后的指標來評價其抗老化性能，各試驗方法按相關規程要求進行。旋轉薄膜烘箱老化試驗（RTFOT）：采用P877型旋轉薄膜烘箱，試樣在163℃下受熱老化85min，模擬瀝青在施工生產中的短期老化條件。壓力老化試驗（PAV）：采用PR9300型壓力老化儀，將經RTFOT后的試樣在100℃、2.1MPa條件下老化20h，模擬瀝青在使用5-10年的長期老化過程。
三、性能指標分析
本研究選用霧封層材料、基質瀝青和某種市場銷售產品FA進行對比試驗，以驗證其抗老化性能。
由試驗結果可知，經RTFOT老化后，各材料的性能均有不同程度的下降，都出現針入度下降、軟化點增大和延度減小等變化，經PAV老化后性能進一步下降。殘留針入度比反映了瀝青在老化前后稠度的變化，殘留針入度比越大，說明瀝青的抗老化性能越好。由瀝青的殘留針入度比可以看出，該材料的抗老化性能明顯由于基質瀝青和對比試樣FA。霧封層材料老化后的指標能滿足規范要求，說明霧封層材料的抗老化性能合格。RTFOT和PAV老化試驗都表明該材料的抗熱氧老化性能最好，說明霧封層材料的穩定性較好，添加的改性劑起到了提升瀝青材料抗老化能力的作用，材料的穩定性提高，性能下降幅度減小。http://www.hyh7.cn
相關信息
粵公網安備 44190002001231號
