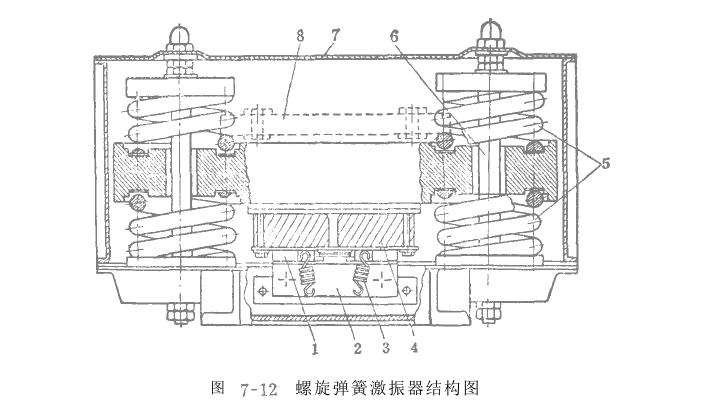

螺旋彈簧微振器的結構圖如圖7—12所示。這種型式的激振器由鐵芯1，銜鐵2，電磁線圈4和螺旋彈簧5等主要部件組成。鐵芯與銜鐵之間用上、下螺旋彈簧5進行彈性連接。螺旋彈簧5用螺栓6緊固在振動板上、下支承面上。一般氣隙調節在2.5—3毫米。電源經過螺旋型導線9通入線圈。電振給料機的調諧借調整固定振動板上的配重8的大小來實現。為了保證激振器的密封，在外罩7和激振器底座部

分之間用橡皮墊密封。激振器的振動板和底座，小型的一般用灰鑄鐵H118—36，大型的用鑄鋼ZG45。在加工振動板和底座時，應注意使裝彈簧的各平面保持平行及等高。螺旋彈簧是由優質彈簧鋼60 si2Mn繞利而成。彈簧鋼經油淬火后，其硬度要求在HRC40左右。為保證振動板沿激振力方向產生定向振動，要求螺旋彈簧兩端面與振動板、底座及底盤貼合時，其接觸長度應大于彈簧圓周總長的2/3。在組裝時，應選用四根剛度基本相同和兩端面磨得平行的彈簧裝在一臺激振器上。

對電磁鐵和銜鐵部分的要求，與板彈簧激振器基本相同。螺旋彈簧激振器的結構有以下特點：

1)因螺旋彈簧的剛度是一定恒，故一般用增減配重的方法進行調諧。

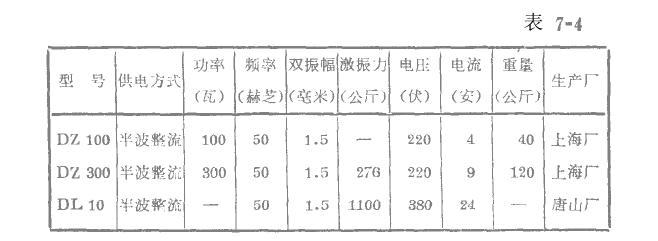

2)由于螺旋彈簧允許有較大的變形，故相對振幅比板彈簧激振器的大，一般相對振幅為2.53毫米。上海菜機械廠和唐U某機械廠生產的螺旋彈簧激振器主要技術特性見表7-4。螺旋彈簧激振器技術特性  http://www.hyh7.cn
