實用上，無論磁場是用哪種方法產生的，我們都需要知道它的強度．例如磁電式儀表中磁鋼產生的磁場，電動式揚聲器中的永磁體在音圍縫隙中所產生的磁場，都直接與它們的性能有關．磁測量中用的永磁體、螺線管和電磁鐵，更需要知道它們所產生的磁場的強度．
1．磁通測量的基本原理
磁通測量是以法拉第電磁感應定律為基礎的．把一個圈數為N，截面積為j的線圈(又稱探測線圈)放在被測磁場櫻中，在最簡單的情況下，線圈的軸線方向與磁場的方向一致．這時，磁力線將與線圈軸線方向平行并穿過探測線圈．當線圈被拋出磁場或磁場發生變化時，線圈內的磁通量4發生變化，從而在線圈兩端引線之間產生一感應電動勢，根據電磁學，著電子技術的發展，近代自動測量中多采用電子積分器或數字積分器．因此根據磁通的改變方式和測量電動勢對時間積分的方法，電磁感應法又分沖擊法，磁通計法，電子積分法等等．
2．沖擊法
沖擊法是用沖擊檢流計測量探測線圈兩端感應電動勢對時間的積分，即測量線圈內磁通量的改變量。在此首先對沖擊法的基本儀器一沖擊檢流計作一介紹．
沖擊檢流計是一種磁電式電流計，它能測量在短時間內以脈沖形式流過檢流計的電量．其結構如圖7—12所示．在永磁體的兩磁極中有一圓柱形軟鐵芯，該軟鐵芯和磁極構成一環狀氣隙，鐵芯可位環形氣隙中形成均勻的徑向磁場．個用細漆包線繞制的方柜型線框置于均勻磁場中，用一根裝有反射小鏡的懸絲掛起，并可在環形氣隙中繞懸絲轉動．一旦脈沖電流i流過線柜時，線框受到空隙磁場的作用產生一力矩，并使線框轉動．與此同時，它又受到懸絲的恢復力矩、空氣阻尼和電磁阻尼力矩的作用阻止線框轉動，以上三個力矩與線框的慣性力矩相平衡，從而決定了線柜轉角的運動，可報得它的運動方程。

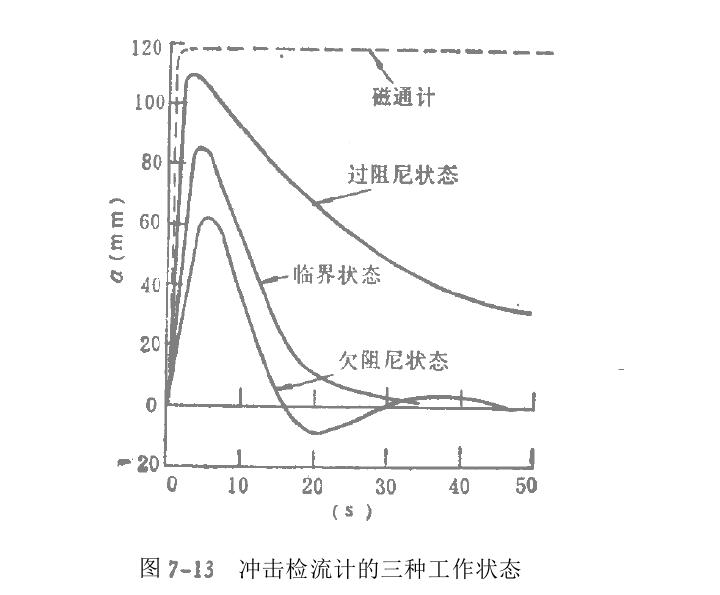

由于沖擊檢流計線框的轉動慣量大，運動周期長．因此，當用它來測量短暫的電流脈沖時，可以認為在脈沖電流通過的時間內，線框處于靜止狀態，而當脈沖電流結束后，線柜才開始以某一初速度運動．利用這兩個初始條件，可以解出線柜偏轉。的運動方程．經計算，隨著沖擊檢流計結構和阻尼度不同，線柜有三種運動狀態，即過阻尼狀態。
利用沖擊法不但可以測量電磁鐵極間和螺線管內的磁場，而且也能測量永磁體產生的磁場．此外，還能測量磁性材料的磁性能。因此，這種方法在磁性測量中占有重要地位。http://www.hyh7.cn
