為了驗證以上模型的準確性，本節內容主要是利用實際實驗數據和模擬數據進行對比分析。實驗選取時間是2011年12月20日，當天室外氣象參數：日平均干球溫度為2 0C，相對濕度49%，冷凍水箱設定值為90C。閱覽室和庫房的設定參數分別為：溫度18土0.5 0C；相對濕度50士5%。

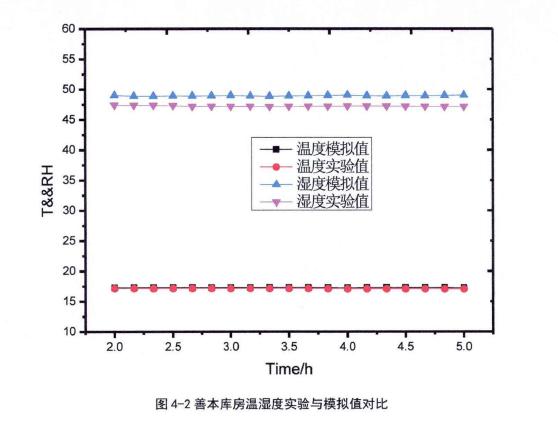

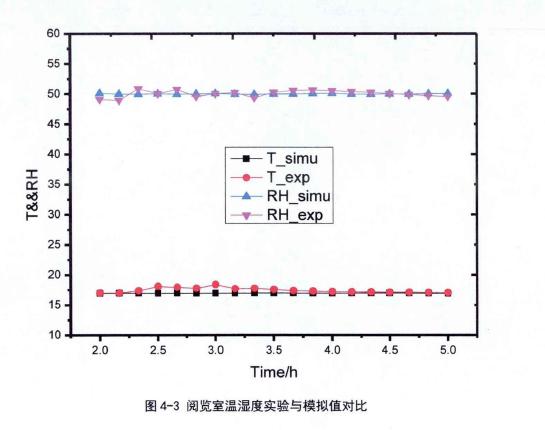

模擬中采用的系統設備參數和環境參數與實驗階段系統設置完全一致。圖4-2和圖4-3分別是善本書庫和閱覽在一個穩定的時間段內的實驗溫濕度和模擬溫濕度的對比。從圖中可以看出，善本書庫的實驗值和模擬值符合的更好，溫度試驗和模擬的最大偏差為0.70C，相對濕度的最大偏差為3.7%，相對誤差在10%以內；而閱覽室側相對而言波動較大，溫度試驗和模擬的最大偏差為1.50C，相對濕度最大偏差為4.9%，相對誤差在15%以內；出現這種情況主要原因有兩點：
第一、閱覽室人流量相對較大、不可避免的造成了擾動，而在TRNSYS中建模的時候并沒有考慮到這一點；
第二、該閱覽室有一面玻璃幕墻，面積占整個房間圍護結構的20%左右，玻璃幕墻的保溫隔熱效果較差，也導致系統波動較大。這一點從和庫房對比可以看出來，庫房用于保存一些珍貴的書籍資料，因此建筑圍護結構非常厚實，同時書庫進出入的人員也比閱覽室少得多，因此書庫的溫濕度曲線相比閱覽室要穩定。但是總體上來看，模擬和實驗還是符合的很好，相對誤差在巧%以內，因此可以認為建立起來的模型能夠較為真實的反應實際系統的運行情況，可以用于后續的模擬分析。http://www.hyh7.cn
